電動插板閥故障案例分析過程

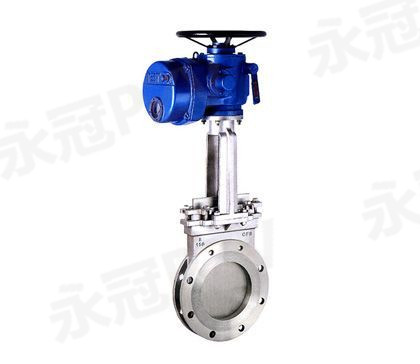

    1、故障現象
    主動油電動插板閥RDK—64A（Φ62）1#產品在地面聯試中，閥門從全關位置筒“開”方向工作至半開位置時停止工作，電機發熱。經現場通電檢查確認，產品工作電流超過3A，用力矩扳手測量活門驅動力矩為15N·m。同時，對2#產品通電復查時，電動插板閥不工作，測量活門驅動力矩為12N·m。根據故障現象初步判定，因電動插板閥活門驅動力矩過大，電機已經堵轉燒毀。
    2、問題定位
    對電動插板閥的活門進行分解，活門板上有擦痕，活門殼體、搖臂等零件均完好。
    利用0~30N·m的力矩扳手對活門部分在未通介質、夾緊狀態下進行力矩檢測，活門從開到關的大驅動力矩為7N·m ，從關到開的大驅動力矩為6N·m ，小于機構額定力矩9N·m ，即在活門空載、夾緊情況下，電動插板閥能正常工作。

    為模擬故障時的工作狀況，將活門部分裝夾在燃油壽命試驗臺上，通以0.35M Pa的RP-3煤油，在此狀態下進行力矩檢測，活門從開到關的更大驅動力矩為7N·m ，從關到開的更大驅動力矩為15N·m ，大于機構設計力矩。逐漸升高工作壓力，活門從開到關的驅動力矩保持不變，而從關到開的驅動力矩逐漸增大。
    3、找出問題
    經以上對電動插板閥結構、工作原理分析以及相關的分解檢查，可確認引起產品不工作的故障現象的原因是由于活門在從關到開的驅動力矩過大，機構驅動困難，導致電流過大，電機燒壞。
